电动葫芦下滑量检测仪传感器的装置结构
电动葫芦下滑量检测仪传感器的装置结构
编辑:北京凌鹰起重 浏览:1855 时间:2022-08-04
该装置由固定钟罩和传感器组成。
该装置由固定钟罩和传感器组成。

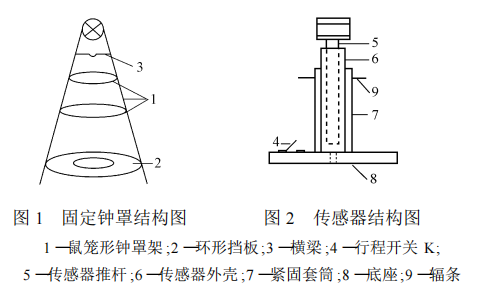

固定钟罩部分如图1所示。它由鼠笼型钟罩架、环形挡板、横梁等组成。横梁起固定传感器推杆的作用。固定钟罩做成鼠笼型主要是为了保持测试装置的平衡，避免倾斜影响测试效果。
传感器部分如图2所示。它由传感器推杆、传感器外壳、套筒、底座、行程开关K、辐条等组成。
固定钟罩部分如图1所示。它由鼠笼型钟罩架、环形挡板、横梁等组成。横梁起固定传感器推杆的作用。固定钟罩做成鼠笼型主要是为了保持测试装置的平衡，避免倾斜影响测试效果。
传感器部分如图2所示。它由传感器推杆、传感器外壳、套筒、底座、行程开关K、辐条等组成。
传感器外壳固定在套筒上，底座则与套筒固定在一起、三者连为一体。设置环形挡板和辐条是因为在电动葫芦制动后，底座和重物砣由于受到自身重力的作用，必然要下滑一段距离，当底座下滑到传感器推杆端部时，辐条碰住环形挡板上表面，底座停止下滑，这样可避免将推杆从传感器外壳中拉出。同时，环形挡板还起着在底座上升时闭合行程开关的作用。因此，环形挡板和辐条的安放位置十分关键?；沸蔚舶宓奈恢糜ΡＶぴ诓馐怨讨兄匚镳樛贫鬃仙叫谐炭嘏鲎』沸蔚舶宓撞渴保衅鞫瞬坑氲鬃淙杂幸晃⑿【嗬?，这样就防止了底座撞击传感器端部而损坏传感器。辐条的位置应保证底座下滑到碰到环形挡板时，推杆刚好到达传感器大位置且未从外壳中拉出。
